Soal No. 11

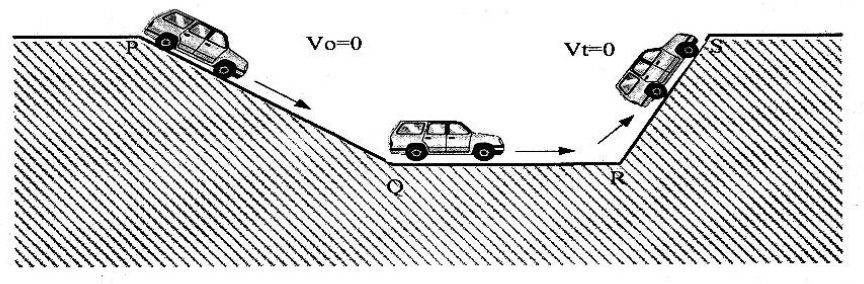

Sebuah mobil mainan dilepas dari titik P ke titik S melewati lintasan seperti gambar berikut.

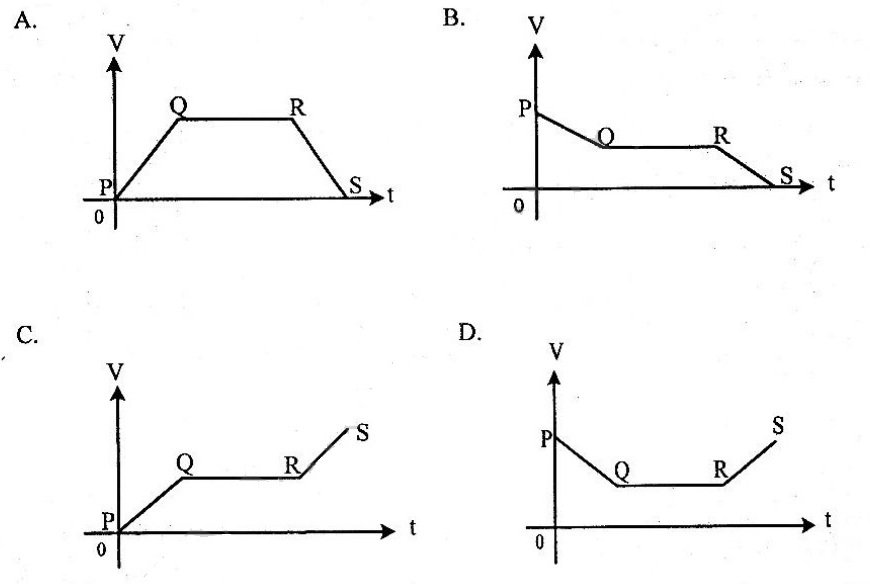

Grafik kecepatan terhadap waktu (v-t) yang menggambarkan gerak mobil mainan tersebut adalah ….
Jawaban: A
Pembahasan:
V0 = 0 m/s itu artinya P berada di titik 0
Pada posisi P-Q kecepatan bertambah sehingga grafiknya naik.
Kemudian pada posisi Q-R kecepatan tetap sehingga grafiknya mendatar.
Selanjutnya pada posisi R-S kecepatannya turun sampat Vt = 0 m/s sehingga grafiknya turun sampai titik 0.
Sehingga jawaban yang tepat adalah grafik A.
Soal No. 12

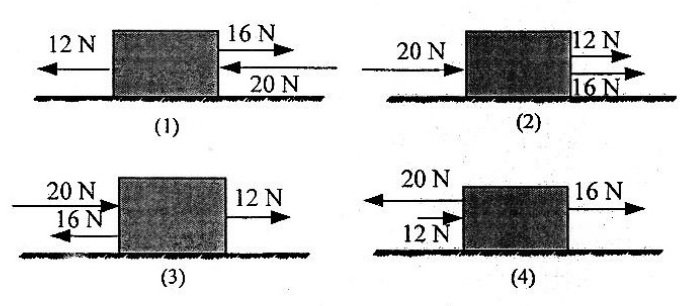

Empat buah benda yang massanya sama masing-masing sebesar 4 kg dikenai gaya-gaya seperti ditunjukkan pada gambar berikut.
Benda yang mengalami percepatan terbesar dan terkecil berturut-turut adalah ….
A. 1 dan 2
B. 1 dan 3
C. 2 dan 3
D. 2 dan 4
Jawaban: D
Pembahasan:
Rumus percepatan yaitu:
a = F/m
Keterangan:
a = percepatan (m/s2 atau N/kg)
F = gaya (N)
m = massa (kg)
- a = F/m = (12 N + 20 N – 16 N)/4 kg = 4 N/kg
- a = F/m = (20 N + 12 N + 16 N)/4 kg = 12 N/kg
- a = F/m = (20 N + 12 N – 16 N)/4 kg = 4 N/kg
- a = F/m = (16 N + 12 N – 20 N)/4 kg = 2 N/kg
Jadi, benda yang mengalami perceepatan terbesar dan terkecil berturut-turut adalah benda 2 dan 4 (D).
Soal No. 13
Budi yang memiliki gaya dorong maksimal 200 N kesulitan mendorong sebuah lemari seperti ditunjukkan pada gambar berikut, karena gaya gesekan antara lantai dengan lemari 250 N.
Untuk membantu Budi, ada lima orang dengan kemampuan gaya dorong maksimum masing-masing ditunjukkan dalam tabel berikut:
| No. | Nama | Gaya dorong maksimum |
| 1 | Andi | 250 N |
| 2 | Edi | 240 n |
| 3 | Malik | 150 N |
| 4 | Jamal | 200 N |
| 5 | Zidan | 260 N |
Agar lemari dapat didorong dengan usaha sebesar 7000 joule dan berpindah sejauh 10 meter, maka orang yang dapat menolong Budi adalah ….
A. Andi, Malik, dan Jamal
B. Edi, Malik, dan Zidan
C. Andi, Jamal, dan Malik
D. Edi, Zidan, dan Andi
Jawaban: D
Pembahasan:
Untuk mengetahui orang dapat menolong Budi, maka kita harus mencari jumlah gaya yang dibutuhkan dengan cara sebagai berikut:
Diktahui:
W = 7000 joule
s = 10 meter
Ditanyakan: F = ….?
Jawaban:
W = F x s
F = W/s = 7000 Joule/10 meter = 700 N
Jadi, gaya yang dibutuhkan untuk memindahkan lemari sebesar 700 N.
Sehingga,
F = F Budi + F Teman-Teman Budi – F Gesekan
700 N = 200 N + X – 250 N
200 N + X = 700 N + 250 N
X = 950 N – 200 N = 750 N
A. Andi + Malik + Jamal = 250 N + 150 N + 200 N = 600 N
B. Edi + Malik + Zidan = 240 N + 150 N + 260 N = 650 N
C. Andi + Jamal + Malik = 250 N + 200 N + 150 N = 600 N
D. Edi + Zidan + Andi = 240 N + 260 + 250 N = 750 N
Soal No. 14

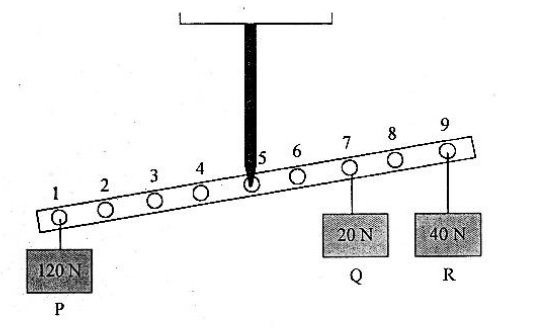

Batang besi yang dilengkapi lubang pengait digantung dengan tali. Jarak antar lubang dengan lubang lainnya sama, dan pada lubang digantung tiga beban seperti tampak gambar.
Agar posisi batang besi menjadi seimbang dapat dilakukan dengan menempatkan beban ….
A. Q dan R di lubang 7, sedangkan P tetap
B. P tetap, sedangkan Q dan R di lubang 8
C. P di lubang 3 dan Q, R di lubang 9
D. P di lubang 2, sedangkan R di lubang 9
Jawaban: C
Pembahasan:
P = 120 N
Q + R = 20 N + 40 N = 60 N
Q+R = ½ P
Itu artinya posisi Q dan R harus dua kalilipat posisi P. Sehingga, untuk supaya seimbang, P harus diletakkan di lubang 3 dan Q + R di lubang 9.
Soal No. 15
Ciri-ciri planet dan nama planet pada tabel berikut yang benar adalah ….
| Nama Planet | Ciri-Ciri Planet | |
| A. | Venus | Suhu permukaannya sangat tinggi akibat efek rumah kaca |
| Saturnus | Terlihat indah karena memiliki cincin yang tebal | |
| B. | Mars | Terlihat dari bumi berwarna biru karena permukaannya banyak mengandung air |
| Jupiter | Planet kedua terbesar dalam tata surya | |
| C. | Uranus | Orbitnya terletak antara Mars dan Jupiter |
| Merkurius | Letaknya paling dekat dengan matahari | |
| D. | Neptunus | Memiliki diameter terbesar dalam tata surya |
| Bumi | 2/3 bagiannya tertutup air sehingga manusia dapat hidup di planet ini |
Jawaban: A
