Jati HarmokoBerikut ini adalah contoh soal pesawat sederhana yang membahas tentang jungkat-jungkit. Mari kita pelajari bersama-sama.
Contoh Soal No. 1
Beni dan ayahnya sedang bermain jungkat-jungkit di taman kota. Ketika tumpuan berada di tengah-tengah jungkat-jungkit, Beni tidak dapat mengangkat ayahnya. Bagaimana caranya agar beni dan ayahnya dapat berjungkat-jungkit?
Pembahasan:
Apabila berat ayah beni lebih berat daripada beni maka ayah beni harus duduk dekat tumpuan jungkat-jungkit sedangkan Beni duduknya menjauhi tumpuan jungkat-jungkit.
Namun, apabila berat Beni lebih berat daripada ayahnya maka Beni harus duduk dekat tumpuan jungkat-jungkit sedangkan ayahnya duduk menjauhi tumpuan jungkat-jungkit.
Contoh Soal No. 2

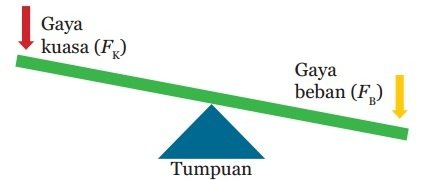

Perhatikan gambar berikut ini!
Termasuk pengungkit jenis berapakah gambar tersebut? Mengapa demikian? Sebutkan dua contoh benda yang ada di sekitar kamu yang menggunakan prinsip kerja pengungkit tersebut!
Pembahasan:
Pengungkit jenis pertama, karena titik tumpu berada di antara gaya kuasa dan gaya beban. Contoh benda yang ada di sekitar kita yang menggunakan prinsip kerja pengungkit tersebut adalah jungkat-jungkit dan gunting.
Contoh Soal No. 3

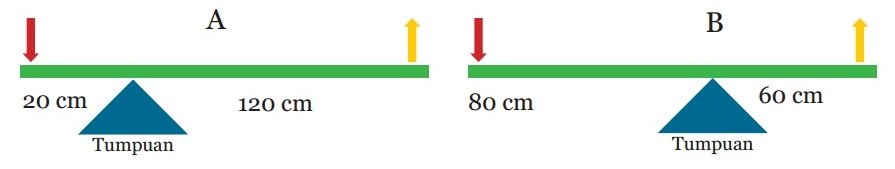

Perhatikan dua gambar pengungkit di bawah ini!
Pengungkit manakah yang lebih membutuhkan sedikit energi jika digunakan?
Pembahasan:
Diketahui:
Lengan kuasa A = 120 cm
Lengan beban A = 20 cm
Lengan kuasa B = 60 cm
Lengan beban B = 80 cm
Ditanyakan: Pengungkit yang lebih membutuhkan sedikit energi (yang memiliki keuntungan mekanis besar) = ….?
Jawaban:
1. Keuntungan Mekanis (A)
KM (A) = LK/LB
KM (A) = 120 cm/20 cm = 6
2. Keuntungan Mekanis (B)
KM (B) = LK/LB
KM (B) = 60 cm/80 cm = 0,75
Jadi, pengungkit yang lebih membutuhkan sedikit energi jika digunakan adalah pengungkit A.
Contoh Soal No. 4
Kayu yang panjangnya 5 m digunakan untuk memindahkan benda yang bebannya 80 N, titik tumpu diletakkan 2 m dari beban. Maka tentukan gaya yang diperlukannya dan keuntungan mekanisnya!
Pembahasan:
Diketahu:
L = 5 m
Lb = 2 m
Lk = L – Lb = 5 m – 2 m = 3 m
w = 90 N
Ditanyakan: F dan KM = ….?
Jawaban:
w x Lb = F x Lk
90 N x 2 m = F x 3 m
F = 180 N/3 = 60 N
KM = w/F
KM = 90 N/60 N = 1,5 kali
Contoh Soal No. 5

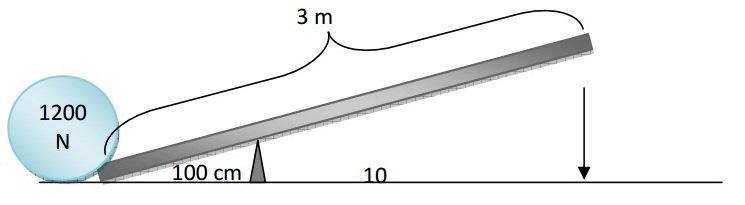

Sebuah benda akan diangkat dengan menggunakan pengungkit seperti tampak pada gambar berikut.
Benda tersebut memiliki berat sebesar 1200 Newton. Bila pengungkit tersebut panjangnya adalah 3 meter, dan jarak antara beban ke titik tumpu adalah 1 meter, berapakah gaya yang diperlukan untuk mengangkat beban tersebut? Berapa keuntungan mekanis yang dibeerikan oleh pengungkit?
Pembahasan:
Diketahui:
w = 1200 N
L = 3 m
Lb = 1 m
Lk = L – Lb = 3 m – 1 m = 2 m
Ditanyakan: F dan KM = ….?
Jawaban:
w x Lb = F x Lk
1200 N x 1 m = F x 2 m
F = 1200 N/2 = 600 N
KM = w/F
KM = 1200 N/ 600 N = 2 kali
