Rangkaian Listrik Dinamis Kelas 9

Rangkaian listrik adalah suatu kumpulan elemen atau komponen listrik yang saling dihubungkan dengan cara-cara tertentu dan paling sedikit mempunyai satu rangkaian tertutup. Rangkaian tertutup ialah rangkaian yang tiada berujung dan tiada berpangkal. Arus listrik akan mengalir terus menerus dalam siklus tertutup. Di luar baterai arah arus listrik ini dari kutub positif ke kutub negatif. Sedangkan di dalam baterai arah arus listrik dari kutub negatif ke kutub positif baterai.

Rangkaian listrik dinamis terbagi menjadi 3 macam, yaitu rangkaian seri, rangkaian paralel, dan rangkaian campuran (seri dan paralel).

1. Rangkaian Seri

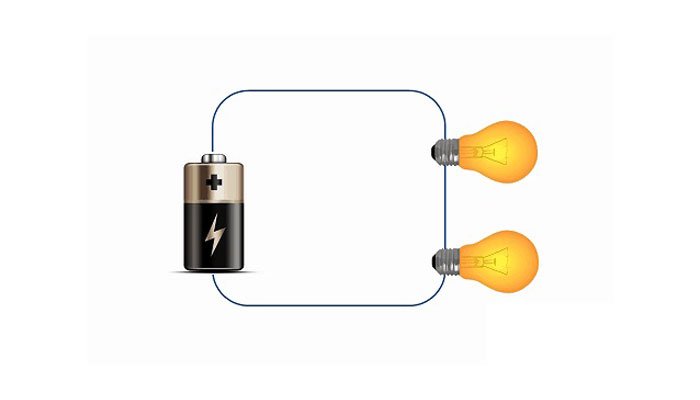

Gambar Rangkaian Listrik Seri
Gambar Rangkaian Listrik Seri image via pinterkelas.com

Rangkaian seri adalah rangkaian listrik dinamis dimana semua hambatan listrik atau peralatan listrik disusun berderet, ujung hambatan satu bersambung dengan ujung hambatan yang lainnya.

Dalam rangkaian seri, besarnya hambatan total rangkaian merupakan jumlah dari keseluruhan hambatan peralatan listrik yang disambungkan dalam rangkaian.

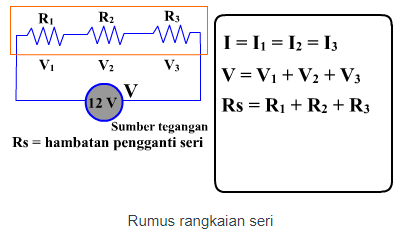

Rumus Rangkaian Seri

2. Rangkaian Paralel

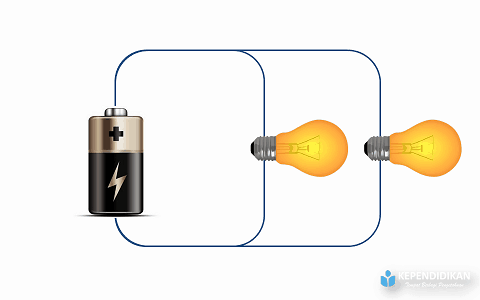

Gambar Rangkaian Listrik Paralel
Gambar Rangkaian Listrik Paralel image via kependidikan.com

Pada rangkaian paralel, komponen-komponen listrik disusun secara paralel atau sejajar dengan sumber arus listrik. Dalam rangkaian paralel, besarnya hambatan total dalam rangkaian lebih kecil dari hambatan setiap peralatan listrik yang disambungkan.

Pelajari Juga:  12 Dampak Penerapan dan Pengembangan Bioteknologi

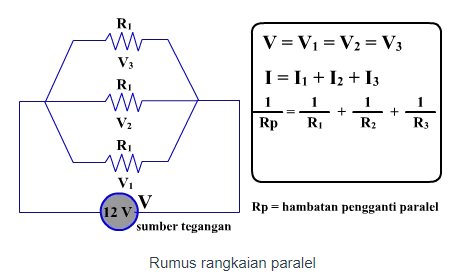

Rumus Rangkaian Paralel

3. Rangkaian Campuran

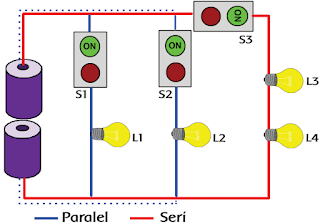

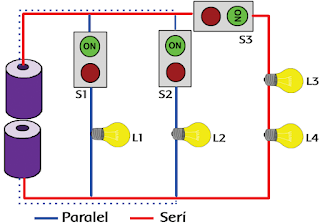

Gambar Rangkaian Listrik Campuran
Gambar Rangkaian Listrik Campuran image via 1.bp.blogspot.com

Rangkaian listrik campuran merupakan gabungan dari rangkaian seri dan rangkaian paralel dalam satu rangkaian.
