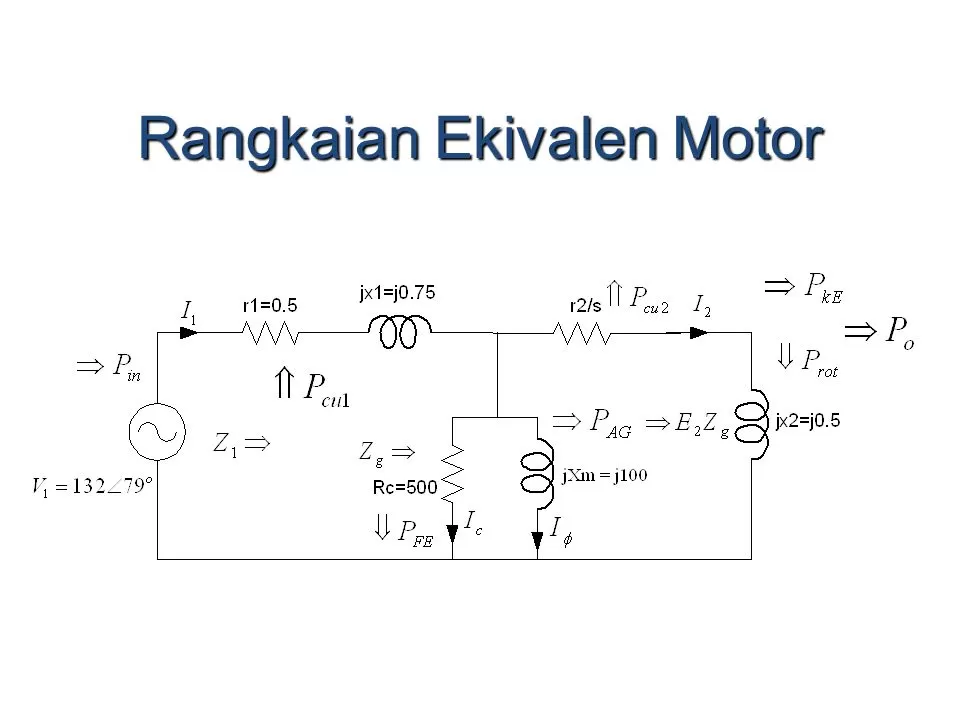

Rangkaian Ekivalen Motor Induksi

Rangkaian ekivalen motor induksi adalah representasi sederhana dari motor induksi yang digunakan untuk menganalisis dan memodelkan kinerjanya dalam berbagai kondisi operasi. Rangkaian ekivalen ini terdiri dari beberapa komponen elektrik yang mewakili perilaku motor induksi secara keseluruhan.

Berikut ini adalah komponen-komponen utama dalam rangkaian ekivalen motor induksi:

1. Resistansi Stator (R1):

• Representasi resistansi gulungan stator motor induksi.
• Mewakili resistansi kumparan stator dalam motor.

2. Resistansi Rotor (R2):

• Representasi resistansi gulungan rotor motor induksi.
• Mewakili resistansi kumparan rotor dalam motor.

3. Reactance Stator (X1):

• Representasi reaktansi gulungan stator motor induksi.
• Mewakili reaktansi kumparan stator dalam motor.

4. Reactance Rotor (X2):

• Representasi reaktansi gulungan rotor motor induksi.
• Mewakili reaktansi kumparan rotor dalam motor.

5. Reaktansi Magnetizing (Xm):

• Representasi reaktansi magnetisasi motor induksi.
• Mewakili efek magnetisasi dalam motor.

6. Resistansi Teronggok (Rc):

• Representasi resistansi dan kerugian inti besi dalam motor.

7. Voltage Source (V):

• Sumber tegangan yang mewakili tegangan input motor atau sumber daya yang disediakan untuk motor.

8. Beban (Zload):

• Representasi beban yang terhubung ke motor, seperti beban mekanis yang harus diatasi oleh motor.

Rangkaian ekivalen motor induksi ini digunakan dalam analisis kinerja motor untuk menghitung parameter seperti daya, arus, tegangan, faktor daya, dan efisiensi dalam berbagai kondisi operasi, seperti saat start, run, dan beban penuh. Dengan menggunakan rangkaian ekivalen ini, insinyur dapat merancang dan mengoperasikan motor dengan lebih efisien serta memahami perilaku motor dalam sistem listrik yang lebih besar.
